GDBN-C4000型電纜故障測試儀可以測試35KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。

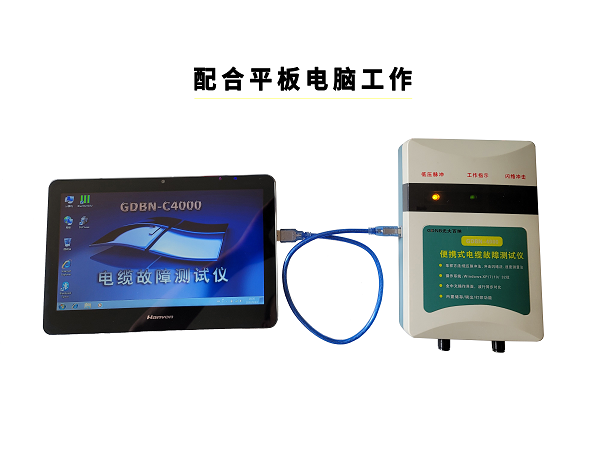

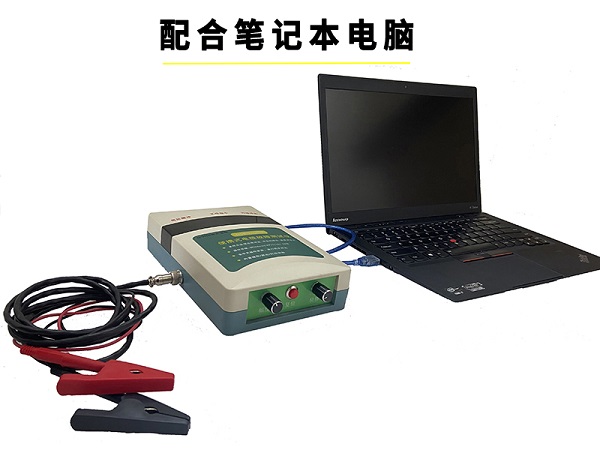

    電纜故障測試儀采用箱式結構，巧妙的將電纜故障測試儀與筆記本電腦結合為一體化，采用Windows系統操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏或者鼠標直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。

GDBN-C4000型電纜故障測試儀性能簡介：

    1、電纜故障測試儀采用目前國內功耗最小、體積小、重量輕，性能穩定的  嵌入式工業級工控機作為數據處理核心部件。確保了整機性能的可靠性與穩定性。

    2、采用PC機作為顯示終端。具有方便用戶的軟件和全中文菜單以及全屏觸摸按鍵操作功能。具有強大的數據處理能力和友好的顯示界面。按鍵定義簡單明了。測量方法簡單快速。

    3、檢測故障成功率、測試精度及測試方便程度優于國內同類檢測設備。

    4、全局波形和局部波形同步顯示，便于整體分析和細節調整。

    5、具有波形儲存功能，可以儲存大量（32G）的現場測試波形，供隨時調用觀察和同屏比較。

    6、本測試儀采用高強度氣密ABS工程塑料箱結構，防腐、防潮、堅固、耐用、便攜。

    7、具有極安全的高壓隔離保護措施，確保人身和設備安全。測試儀器在35KV沖擊高壓環境中不會死機和損壞。

    8、具有標準打USB接口,可方便用戶外接鼠標及使用U盤進行波形數據的導入導出以及數據輸出打印。

    9、操作簡單，可靠性高。具有極高的性價比。

    主要技術指標：

    1.測試方法，低壓脈沖法、高壓閃絡法（脈沖電流法）、速度測量法。

    a)低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。

    b)脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。

    2.技術參數：

    測試距離：低壓脈沖法時，最大測試距離15Km；高壓閃絡法時，最大測試距離10Km。

    系統測試精度：小于500px。

    脈沖幅度:  負載阻抗在50Ω時不小于250V。

    脈沖寬度:  0.2μs、2μs、4μs三種。

    采樣頻率:  48MHz、24MHz、12MHz、6MHz。

    測試電纜長度設有：

    短距離（＜1Km ）；　中距離（＜3Km）；

    長距離（＞3 Km）；　測試脈沖幅度：約400VP-P。

    系統測量誤差：主機測量結果配合數顯同步定點儀測量，系統誤差為零。

    讀數分辨率:  1m

    測試系統預置了5種電纜介質的電波傳播速度：

    油浸紙：160m/μs；

    交聯聚乙烯：172m/μs；

    聚氯乙烯：184m/μs；

    以及其它非動力電纜的電波傳播速度的設置（自選介質）。

    對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度。然后以此電波傳播速度設置在儀器中就能保證其測試精度。

    3.采樣方式：電流取樣法。

    4.工作條件: 溫度-10 ~ +45oC，相對濕度 90%。大氣壓力750±30mmHg

    5.體積：210×150×50mm。

    6.重量：約800g。

    7.供電方式：USB供電
