一、GDBN-S013電纜識別儀概述

       電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜；具有判別電纜準確、快速、操作簡單、應用范圍廣等特點。它是電纜施工及維護工作中不可缺少的檢測儀器。帶電/不帶電電纜識別儀，在發射端采用單片機技術對發射信號進行編碼、功率驅動，驅動大口徑卡鉗將信號耦合到帶電電纜上。接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征的唯一性將目標電纜從一大束其它電纜中識別出來。它是一種輕小型、緊湊型、便攜式儀器。適用于各種類型的高低壓動力電纜。

二、GDBN-S013電纜識別儀儀器主要特點

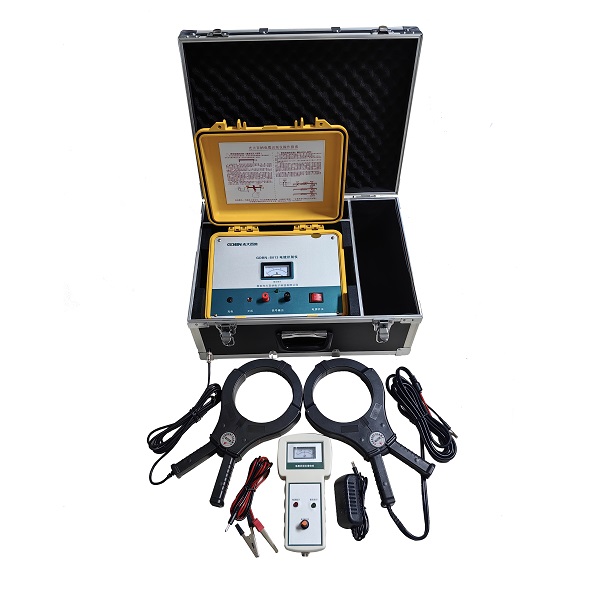

       本儀器由電纜識別發射機，電纜識別接收機、接收卡鉗及輸出信號連接線組成。它具有大功率電流脈沖輸出；現場接收信號特征清晰，輕便靈活，靈敏度高，能有效抑制現場工頻干擾；判斷準確、快速；保護電路可靠，不怕輸出短路；大鉗口ф150適合各種截面積的動力電纜；內部具有大功率隔離變壓器，操作者與市電不存在任何電氣上的直接接觸。極大的保證了人身安全。帶電電纜識別時不需要斷開各電纜兩端與變配電設備間的連接，可在電纜處于帶電的狀態下進行在線識別，提高了識別的效率，大大減少了由于停電所造成的直接和間接的經濟損失。

GDBN-S013電纜識別儀儀器的最大特點：

      1、操作極其簡單，使用非常方便。

      2、該電纜識別儀與常規的識別儀不同，采用了最新的通信技術，在發射端采用單片機技術對發射信號進行編碼、功率驅動，將信號耦合到電纜上；接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征的唯一性將目標電纜從一大束電纜中識別出來。

      3、不需要斷開電纜兩端與變電設備間的連線

      4、可在電纜處于帶電情況下在線識別

      5、不受被識別電纜長度的限制.

      6、體積小、重量輕、操作簡單.

三、GDBN-S013電纜識別儀工作原理簡介

       電纜識別儀的發射機和接收機采用單片機編碼、解碼技術和廣泛應用在通信領域里的PSK技術。在發射卡鉗上發射平均值為0 的相位編碼信號，接收機中的單片機對接收的信號經過硬件和軟件的濾波后，再進行相位識別。將發射卡鉗和接收卡鉗的箭頭指向電纜終端，當接收機卡鉗鉗住某根電纜，接收機電流表右偏，同時伴有聲光指示。而鉗住其它的電纜，電流表左偏，電流方向與被識別電纜的電流方向相反，沒有聲光指示。這就體現了被識別的目標電纜的唯一性。很容易將被識別電纜從多根電纜中做出明確判別。又由于被識別電纜上的信號電流強度全線都是一樣的，接收卡鉗在電纜沿線所接收到的電磁信號強度一致，識別的電纜不受被識別電纜長度的限制。

四、GDBN-S013電纜識別儀儀器外形及功能介紹

     （一） 電纜識別儀發射機面板如圖3-1所示：

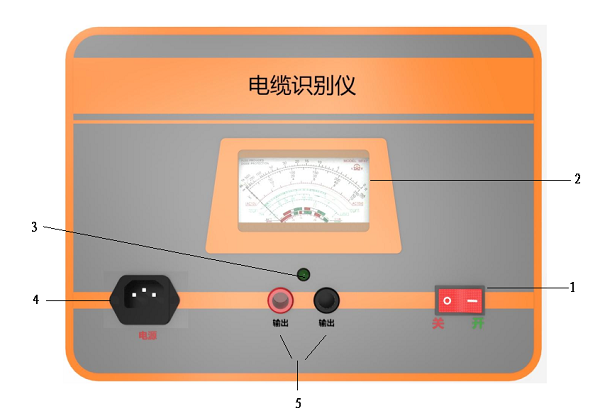

圖3-1 識別儀發射機面板圖（新舊款式面板功能相同）

GDBN-S013電纜識別儀功能介紹

      1、電源開關：控制整機電源的通斷。

      2、表頭：指示輸出信號電流的大小。

      3、指示燈：識別儀工作輸出狀態指示燈。

      4、電源輸入插座或充電口：用儀器所配專用電源線，輸入220V、50HZ交流電源。儀器使用時，應獨立使用三孔電源插座，插座接地線就近直接接地。

           儀器使用5A保險絲，損壞時應換同規格保險絲。

      5、黑接線柱：用配套的黑色測試線插入此插孔，另一端測試夾接系統地；

           紅接線柱：用配套的紅色測試線插入此插孔，另一端測試夾接被測試電纜的芯線。

      (二)  電纜識別儀接收機面板示意圖如圖3-2所示：

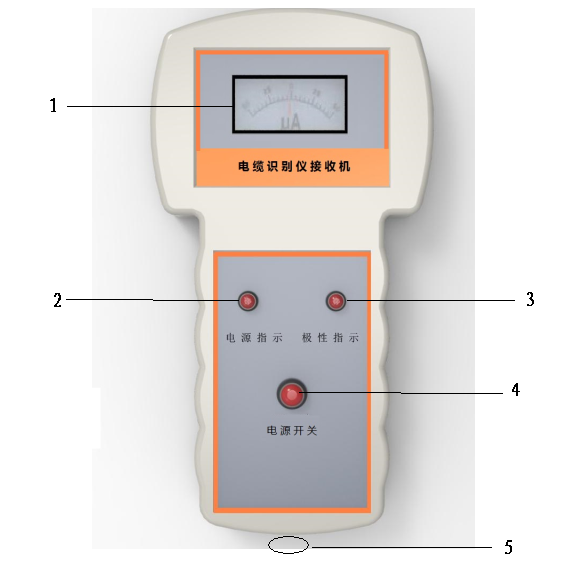

圖3-2  電纜識別儀接收機面板圖

GDBN-S013功能介紹

     1.表頭：指示接收信號幅度的大小與極性。

     2.電源指示燈：電源開關接通時，指示燈亮。

     3.極性指示燈：當識別正確時，該指示燈亮。

     （呈現出與發射機一致的周期性亮、滅變化）

     4、電源開關：控制接收機內部電源的接通與關斷。

     卡鉗插座：接收機與接收卡鉗連接插頭。

五、GDBN-S013儀器性能指標

發射機：

     1. 最大脈沖峰值輸出電流：25A

     2．脈沖重復頻率：1次/2秒

     3．電源電壓：AC220V(±10%)

     4．重量： 8kg

接收機：

     1．接收機靈敏度： 40dB

     2．電源：兩節5號電池

     3．重量：0.2kg

六、GDBN-S013電纜識別儀接線方式

     1. 直連法（不帶電電纜的識別）

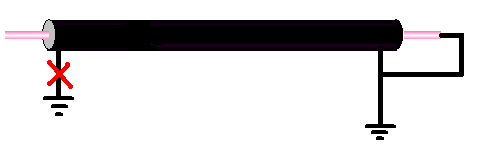

     ⑴ 將被識別電纜終端的任意一好相與系統地短接。在始端將鋼鎧與系統地斷開。

測試步驟一   欲識別電纜測試前連線處理

⑵ 將紅夾子線一端接到發射機的紅接線柱上，另一端接至被識別電纜的相線上，黑夾子線一端接到發射機的黑接線柱上，另一端可靠地接到系統地上。

【注】紅、黑兩夾子之間的回路電阻要小于2.5KΩ。

測試步驟二   測試前儀器接線

     ⑶ 打開發射機電源開關，觀察電流表指示。一般情況下，表針擺動滿度的2/3即可。

     ⑷基準信號的讀取：接收卡鉗與接收機相連，打開電源開關；在待測電纜始端將接收卡鉗就近卡在已接好線的電纜上（如果卡不到電纜上，可以卡住紅色輸出線）；接收卡鉗箭頭指向電纜始端      （指向發射機）；這時應觀察到接收機電流表指針向右偏擺，呈現出與發射機電流表指針一致的周期性擺動，同時極性指示燈呈現亮、滅周期性變化并伴有蜂鳴聲；請記住這一現象和接收卡鉗的箭頭方向，這就是我們要讀取的【基準信號】。。時可攜帶接收機至測試現場進行測試作業。

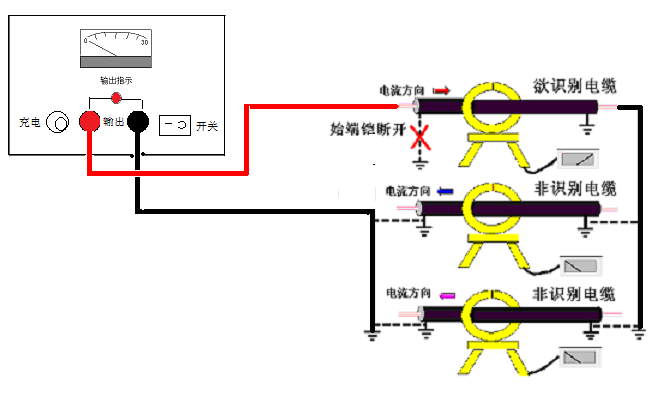

     ⑸識別判定：攜帶接收機到識別現場對電纜進行準確識別判定。只能在一條電纜上讀取到與【基準信號】一致的信號，此電纜即為待識別的目標電纜。否則識別有問題！！！（如圖2）

測試步驟三   不帶電電纜識別工作判別

警告：為確保人身安全，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。

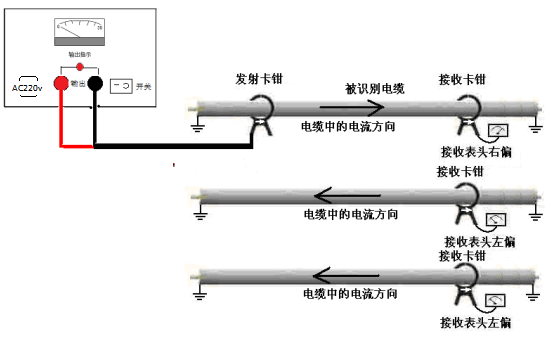

2、耦合法（帶電識別）

     ⑴  接發射源：

          發射卡鉗的紅、黑兩個接線插頭接在發射源對應的兩個紅、黑接線柱上，將發射卡鉗卡在被識別電纜上。發射卡鉗上的箭頭指向電纜終端。

     ⑵  核對方向：

          在距發射卡鉗兩米（左右）以外的被識別電纜上，用接收卡鉗卡住該電纜，其卡鉗上的箭頭一定要指向電纜終端。此時接收機電流表指針一定是向右偏轉，同時有聲光指示。如果將接收卡鉗的箭頭指向發射源端，將不會有聲光提示，而且電流表頭指針向左偏轉。此時可將接收機拿到現場使用，注意卡鉗箭頭方向始終指向電纜終端。

     ⑶  識別：

          在識別點，用接收卡鉗對各條電纜進行識別。在進行識別時，一定要將接收卡鉗上的箭頭始終指向電纜的終端方向，逐條電纜進行卡測。在被識別電纜上，接收機表頭指針一定是向右偏轉，       同時聲光報警。而在其余電纜上，接收機電流表頭指針一定是向左偏轉，沒有聲光報警。當接收卡鉗卡住某一電纜時，接收機電流表頭指針向右偏轉，同時有聲光報警提示的，就是要尋找和識別 的那條電纜。

帶電電纜識別工作判別

警告：為確保人身安全，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。

七、注意事項

     1、本儀器屬于精密設備，在運輸和使用過程中，一定要輕拿輕放，以免損壞。

     2、儀器使用前，需仔細閱讀使用說明書，核對電流方向。

     3、被測電纜的兩頭（始端頭、終端頭）接地線必須可靠連接，才能保證測試結果的可靠性。

     4、儀器在使用中如果發生故障，請及時與廠家聯系，千萬不要擅自拆卸檢修。由于用戶的擅自拆卸檢修原因造成儀器的損壞，將失去保修的權利。

     5、本儀器保修期12個月
