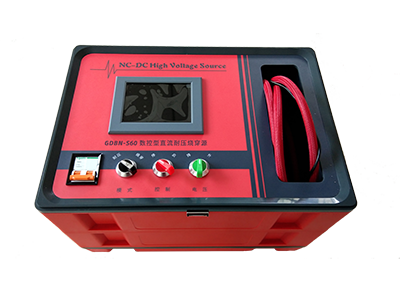

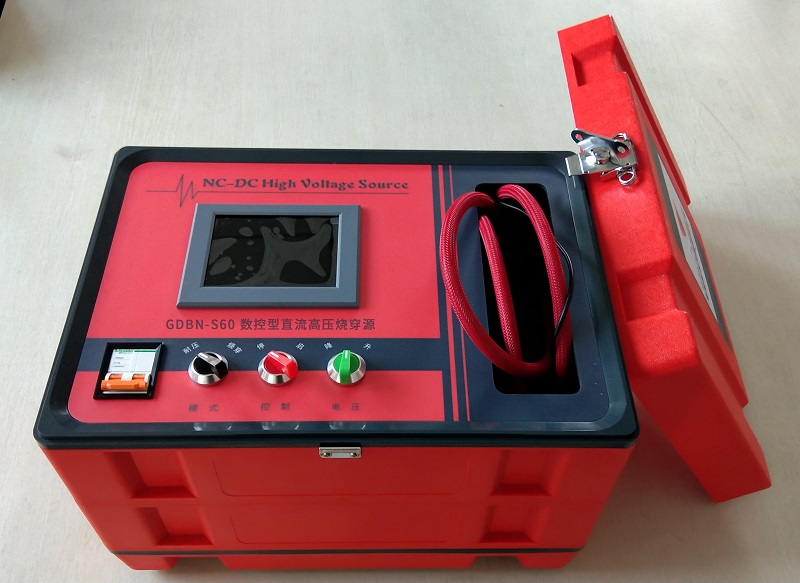

數控型直流耐壓燒穿源 GDBN-S60

      GDBN-S60數控型直流高壓燒穿源主要用于10KV及以上高壓電纜絕緣不良點及高阻泄漏性故障點的燒穿，使其絕緣不良點及高阻故障點的絕緣阻值大幅度降低，達到故障測試條件（施加高壓脈沖能充分放電）。同時還可用做直流高壓電源，可對電纜、電容器、電機、瓷瓶等做直流耐壓試驗。電纜燒穿器符合《中華人民共和國電力行業標準》和《高壓試驗裝置通用技術條件》要求。

      數控型直流高壓燒穿源采用單片機控制、大屏彩色液晶顯示；自動化程度高，保護功能完善，實時顯示燒穿電壓、燒穿電流、絕緣電阻的變化曲線圖，并以中文提示儀器的工作狀態。輸出電壓高、功率大、結構緊湊、攜帶方便。并且在電纜故障測試及試驗方面提供了大功率的直流高壓源。

      2  功能特點

     ⑴ 用于10KV及以上高壓電纜絕緣不良點和高阻泄漏性故障點的燒穿，使其絕緣阻值大幅度降低，并達到故障測試要求。也可用于10KV及以下高壓電氣設備的直流耐壓試驗。

     ⑵ 本機采用高壓電力電子技術，燒穿電流大幅上升，可在短時間內燒穿電纜絕緣不良點及高阻泄漏點故障，并且實現了燒穿自動停機。

     ⑶ 本機內部采用高精度的數字檢測和控制技術，實時采集、顯示高壓值和電流值；實現了最高電壓、最大電流、極限功率三重限定，并具備高溫自動報警等多項安全保護功能。

     ⑷ 本機采用大屏彩色液晶作為信息終端，可清晰美觀顯示燒穿過程中電壓、電流的實時變化曲線，真實反映整個燒穿過程；以中文提示實現人機對話，真實反映燒穿器的當前工作狀態。

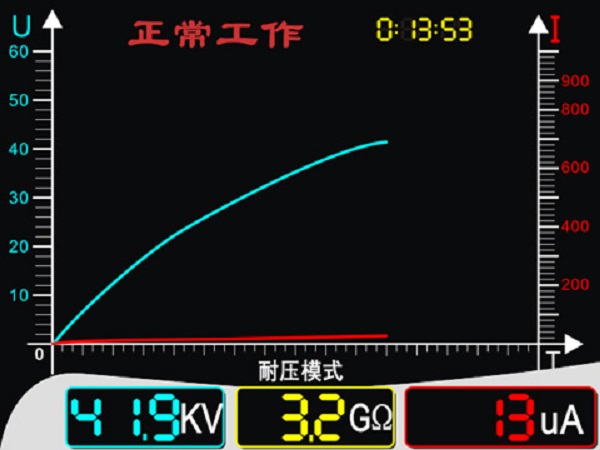

數控型直流耐壓燒穿源工作界面

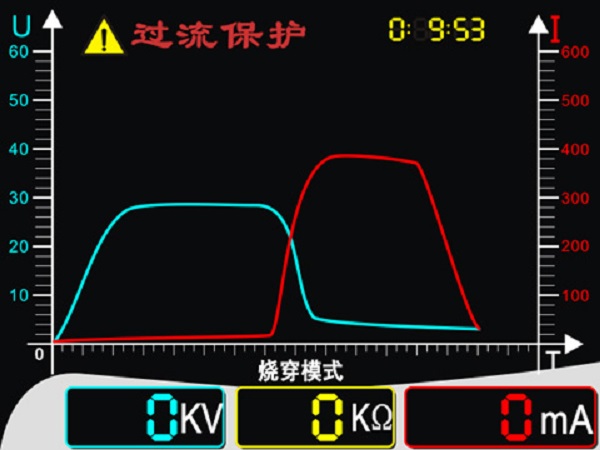

電纜耐壓試驗及電纜故障燒穿過程

   3  技術參數

    (1) 輸出電壓：60KV （最高值）

    (2) 輸出電流：600mA （最大值）

    (3) 持續功率：1000W

    (4) 顯示誤差：＜±2%

    (5) 工作電壓：AC 220V±10%  50Hz

    (6) 工作溫度 ：-10℃ — 50℃

    (7) 相對濕度：≤90%

    (8) 重量：25Kg

    4  產品配置

   （1） 專用接地線               1根

   （2） 電源線                     1根  （通用標準線）

   （3） 放電棒                     1根

   （4） 保險管                     2個

   （5） 使用說明書              1本

       電纜高阻故障燒穿器，這種設備能發出直流恒流電壓，在絕緣不好處形成點熱源，通過點熱源來改變絕緣狀況，達到我們理想的測試狀態。經過大量實踐證明此方法在解決接頭故障及其它疑難故障時是非常有效。

     5、設備用途

     用于高壓電氣設備的直流耐壓，特別適用于電力電纜高阻故障點的燒穿，降低故障點電阻。
    1．直流耐壓試驗 可輸出40kV直流電壓，可用于高壓電纜、電氣設備直流耐壓試驗。
    2．燒穿電纜故障點 對于閃絡高阻及中間接頭進水受潮等高壓脈沖難以擊穿的故障特別有效。
