電纜故障檢測各類高壓加壓設備接線方式
時間: 2022-06-26 09:51
瀏覽次數：
電纜故障檢測時使用組合接地線，分別接至儀器接地端口、放電棒、系統地、鎧裝（相---地故障接鎧裝或系統地、相---相故障接另一相），注意：必須使用專用組合接地線可靠連接，否

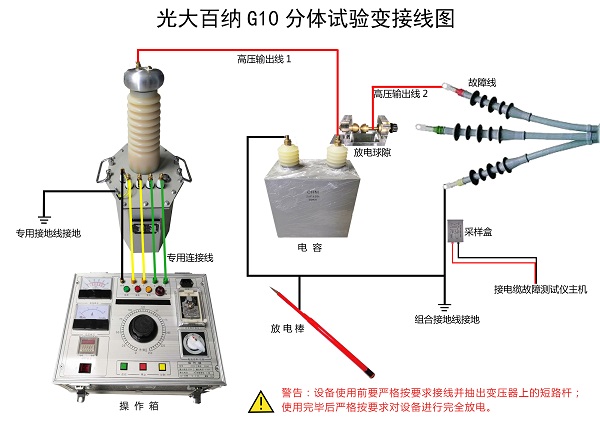

光大百納電纜故障檢測設備系列接線指示圖
注意事項：
1.按照接線圖接線，注意高壓線與地線間預留適距離，不要互搭或交叉。
2.電纜末端做好隔離并派專人看守。
3.二次核實接線（未接地線嚴禁開機），調整放電球間隙（1mm/3kv）
4.接好電源線將電源插座上的船型開關打開，液晶屏亮顯示接線圖3秒過后變成電子模擬表盤。
5.順時針旋轉紅色急停旋鈕，預設電壓顯示變成亮黃色，向右旋轉升壓降壓旋鈕，預設電壓以0.5kv步進，預設到目標電壓后停止旋轉升壓降壓旋鈕，升壓燈亮電壓自動升壓。
6.若模擬表盤指針指到預設最大電壓，放電球間隙沒有放電，繼續向右旋轉升壓降壓旋鈕直至放電球間隙放電。（使用2—3小時停機半小時用于儀器內部散熱）
GDBN-G20高壓測試電源接線圖示
注意事項：
注意事項：
工作人員對測試現場設置隔離警戒線，閑雜人等不得靠近高壓設備；檢查設備器材及其配件，穿好防護裝備；檢查線路始端與末端處理情況（電纜末端也要設置警示標志如末端不在封閉的電房也要安排人員看守）；嚴格按產品說明要求接通設備，設備通電前要再次確認連線是否正確。
GDBN-G60一體化高壓測試電源接線圖示
此方式為沖擊閃絡法測距或者故障精確定點時的連線方式，具體如下：
1、首先，使用組合接地線，分別接至儀器接地端口、放電棒、系統地、鎧裝（相---地故障接鎧裝或系統地、相---相故障接另一相），注意：必須使用專用組合接地線可靠連接，否則影響設備穩定性能，組合接地線不允許有懸空；
2、接著連接高壓線纜，從設備高壓端口至球隙連接故障電纜；
3、最后仔細檢查連線是否有誤，檢查無誤后插上電源線。

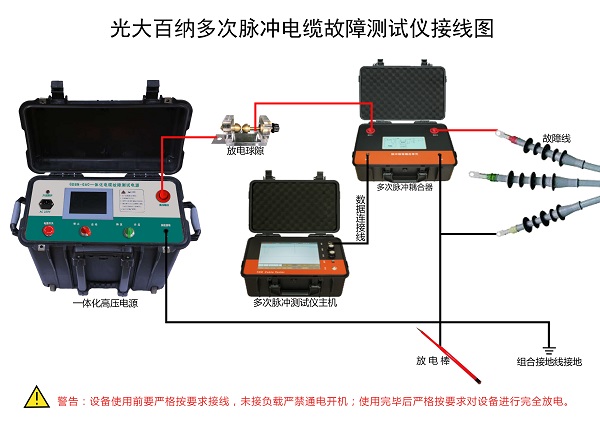

光大百納多次脈沖電纜故障測試儀接線圖
注意事項：
由于儀器在沖擊閃絡狀態工作時，電纜地線到高壓設備間的連接地線上將產生數千伏的瞬時高壓，一定要將儀器地線直接接到系統地上而不能接在別處。否則在進行沖擊高壓時有可能造成儀器死機，甚至損壞儀器。
停機注意事項：
測距或者定點結束后停機，操作“啟動/停止旋鈕”至停止，接著必須使用放電棒泄放球隙（機器內電容）及電纜上的殘存電量，最后關機。
拆線時注意事項：
確保電容和電纜上不再有殘存電量后進行拆線！
依次拆除電源線、高壓線，最后拆除組合接地線。
