電纜故障常用分為高阻性短路故障、相間短路、低阻故障、閃絡性故障等現場常見的幾種故障。


1、低壓脈沖反射法適用于低阻( 低于10倍波阻抗) 、接地及開路故障，并可以測試電纜的全長和電波在電纜中的傳播速度，當電纜發生低阻或接地故障時，電纜故障點處的等效阻抗應為故障電阻與電纜特性阻抗的并聯。電纜故障電阻越小，反射波形越明顯。當電纜故障電阻為零時為全反射，由于測試端等效阻抗( 測試儀器的輸入阻抗) 大于電纜特性阻抗，所以在測試端產生同極性反射脈沖。而在低阻或接地故障處，由于故障電阻小于電纜特性阻抗，所以入射脈沖進行故障點后產生反極性脈沖，并傳輸到測試端，接收到的反極性脈沖的下降沿就對應電纜故障點的反射波形。當電纜發生開路故障時，電纜故障等效阻抗為故障電阻與電纜特性阻抗的串聯，開路即相當于故障電阻為無窮大，這種情況入射脈沖將形成全反射，在測試端產生同極性反射脈沖，接收到同極性的脈沖的上升沿與故障點的反射波形對應

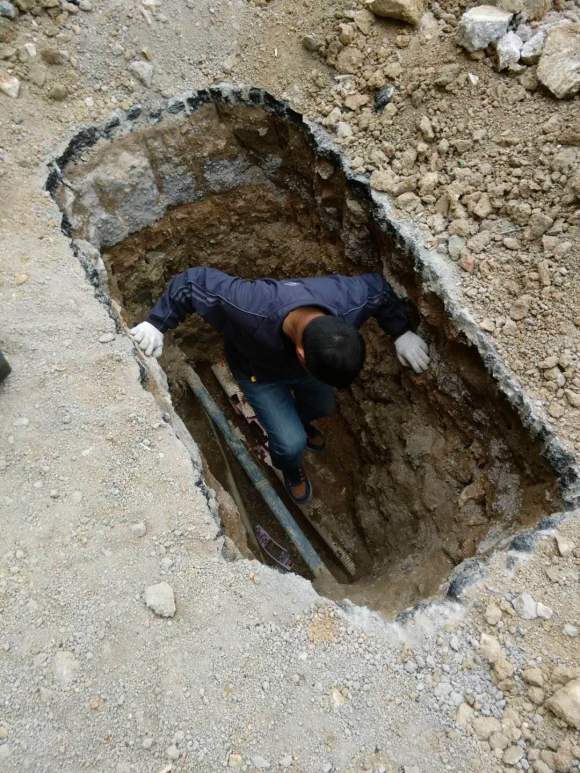

電纜故障測試儀故障點




2、首先使用一定電壓等級、一定能量的高壓脈沖在電纜的測試端施加給故障電纜，讓電纜的高阻故障點發生擊穿燃弧。同時，在測試端加入測量用的低壓脈沖，測量脈沖到達電纜的高阻故障點時，遇到電弧，在電弧的表面發生反射。由于燃弧時，高阻故障變成了瞬間的短路故障，低壓測量脈沖將發生明顯的阻抗特征變化，使得閃絡測量的波形變為低壓脈沖短路波形，使得波形判別特別簡單清晰。這就是我們稱之為的“二次脈沖法”。接收到的低壓脈沖反射波形相當于一個線芯對地完全短路的波形。將釋放高壓脈沖時與未釋放高壓脈沖時所得到的低壓脈沖波形進行疊加，2個波形會有一個發散點，這發散點就是電纜故障點的反射波形點。這種方法把低壓脈沖法和高壓閃絡技術結合在一起，使測試人員更容易判斷出電纜故障點的位置。與傳統的電纜故障測試方法相比,二次脈沖法的先進之處，是將沖擊高壓閃絡法中的復雜波形簡化為低壓脈沖短路故障波形，所以判讀極為簡單，可準確標定故障距離。

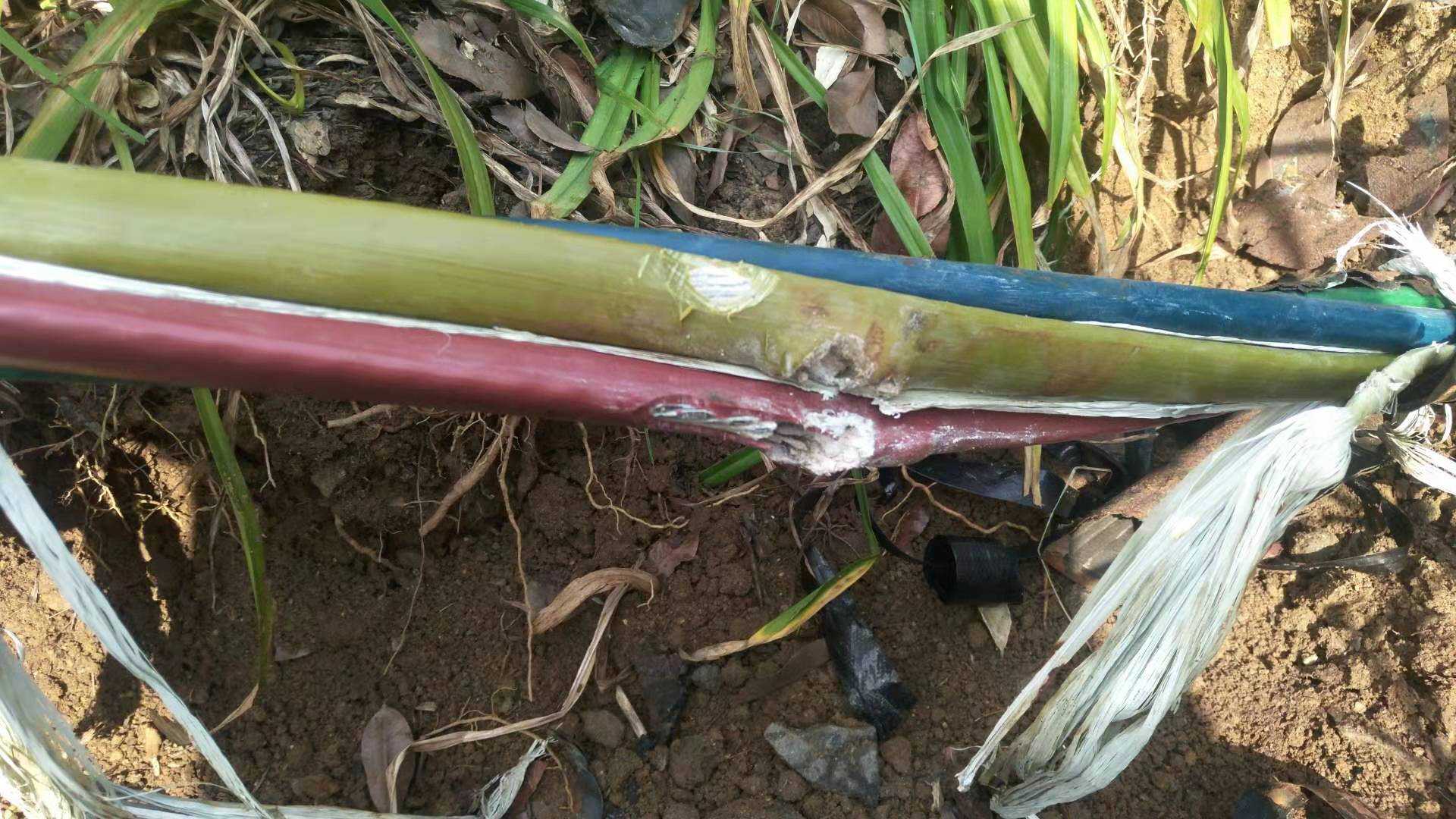

電纜故障測試儀故障點

3、三次脈沖法采用雙沖擊方法延長燃弧時間并穩弧,能夠輕易地定位高阻故障和閃絡性故障。三次脈沖法技術先進,操作簡單,波形清晰,定位快速準確,目前已經成為高阻故障和閃絡性故障的主流定位方法。三次脈沖法是二次脈沖法的升級，其方法是首先在不擊穿被測電纜故障點的情況下，測得低壓脈沖的反射波形，緊接著用高壓脈沖擊穿電纜的故障點產生電弧，在電弧電壓降到一定值時觸發中壓脈沖來穩定和延長電弧時間，之后再發出低壓脈沖，從而得到故障點的反射波形，兩條波形疊加后同樣可以發現發散點就是故障點對應的位置。由于采用了中壓脈沖來穩定和延長電弧時間，它比二次脈沖法更容易找到故障點波形。




電纜故障測試儀故障點
