為什么管線儀在檢測中出現串信號現象？該怎么解決

電纜故障測試儀廠家

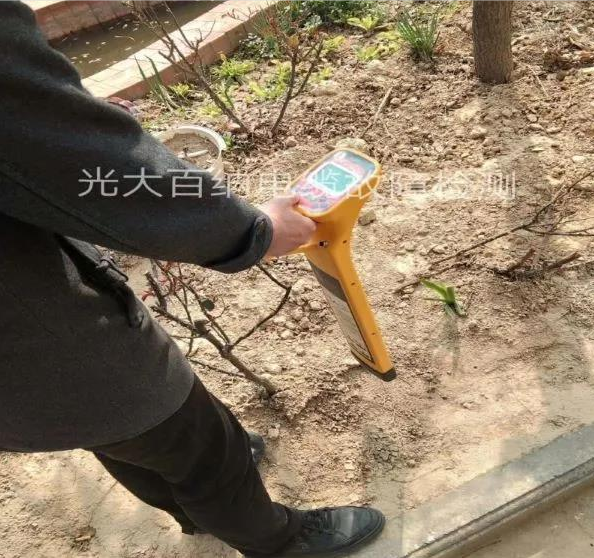

隨著電力電纜的廣泛應用，電力電纜的故障率也越來越高。雖然電纜故障檢測儀設備的使用，有效提高電纜故障查找的效率。但是在實際應用中，因電纜鋪設環境復雜，可能會遇到各種各樣的問題影響電纜故障測試工作。例如，很多客戶在使用管線儀進行電纜帶電路徑查找的時候，尤其是多根電纜在一起的情況下出現串信號現象。

造成管線儀串信號的原因

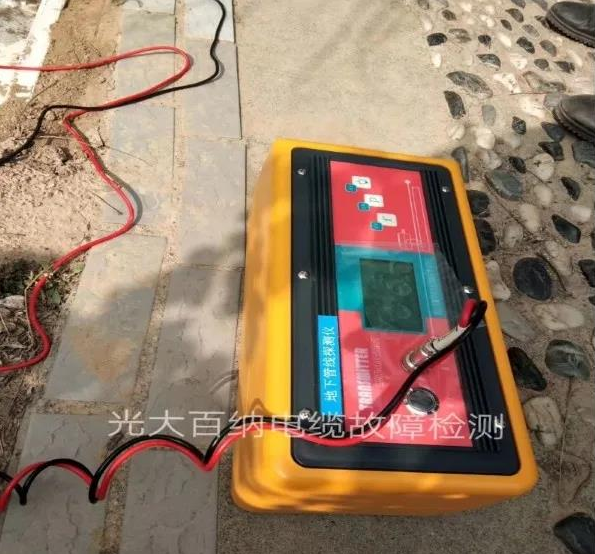

這種情況是由于發射機施加的信號，通過公共接地點使信號分流到了其他金屬管線上或互感耦合到了其它金屬管線或金屬管線上。這時最好使用直接連接法施加信號，或更換信號施加點，變換接地線，并使用較低的頻率（低頻）。

為什么在其它的金屬管線上也能探測到信號？

這種情況是由于發射機施加的信號，通過公共接地點使信號分流到了其他金屬管線上或互感耦合到了其它金屬管線或金屬管線上。這時最好使用直接連接法施加信號，或更換信號施加點，變換接地線，并使用較低的頻率（低頻）。

如何準確定位電纜路徑？

對于理想的無干擾的被測目標金屬管線，波峰/波谷法定位的位置是重合的。但對于有并行金屬管線或有其它金屬管線干擾時，波峰/波谷法定位的位置就會不重合。此時的金屬管線真正位置在波峰值一側。當干擾嚴重時可能找不到零值點，此時只能根據峰值位置大概給出管線的位置。最好采取改變施加信號的方法，重新進行金屬管線定位。當波峰/波谷法所測位置不重合時，金屬管線直讀測深也會有較大偏差，甚至無法讀出深度。
