二次脈沖法測試典型電纜接頭故障案例（十五）
時間: 2022-08-03 22:27
瀏覽次數：
電纜在運行中發生了接地故障，用兆歐表測試三相對地絕緣電阻為:A相對地，B相對地0.5MΩ，C相對地5MΩ，診斷此電纜發生了多相高阻接地故障。
一、故障線路情況描述及故障性質診斷
線路名址:世紀花園小區 電壓等級:10kV
絕緣類型:XLPE 絕緣 電纜全長:390m
電纜敷設情況如圖 15-1所示，此電纜是世紀花園小區電源電纜，電纜在運行中發生了接地故障，用兆歐表測試三相對地絕緣電阻為:A相對地∞，B相對地0.5MΩ，C相對地5MΩ，診斷此電纜發生了多相高阻接地故障。
圖15-1電纜敷設示意圖
二、電纜故障測試儀器
三、故障測距與定位過程
在變電站內，選擇波速度為172m/μs，通過A相對金屬護層用低壓脈沖法測得電纜的全長為391.3m，波形如圖15-2所示，同時電纜在232.2m處有一個明顯的接頭反射，波形如圖 15-3 所示，和資料基本相符。

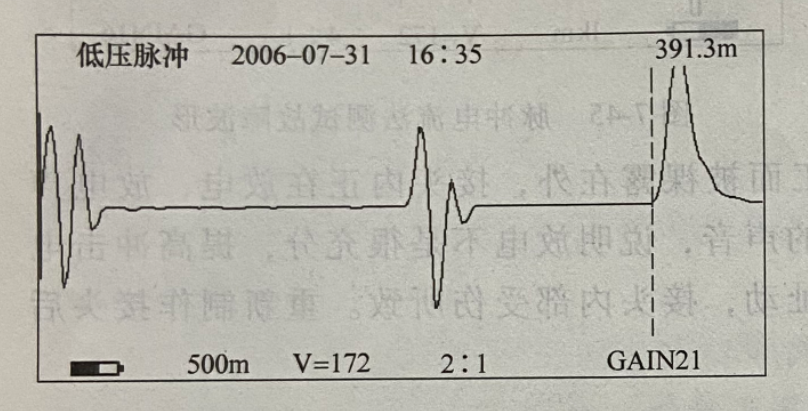

圖15-2 電纜全長波形

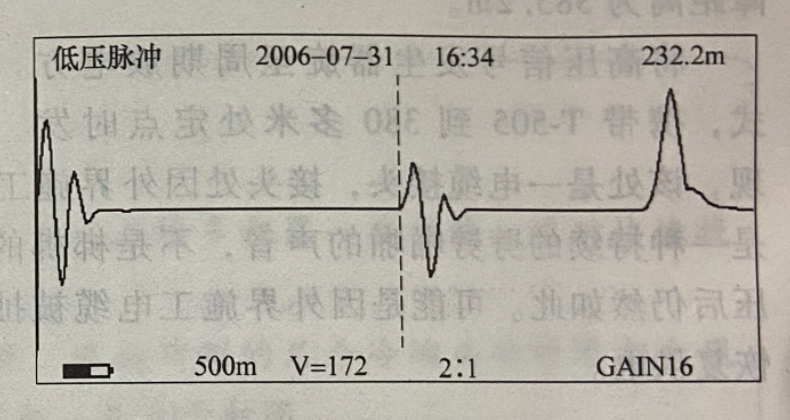

圖15-3 電纜接頭波形
把GDBN-G60、GDBN-C2000和GDBN-DC2000組合連接后，用二次脈沖法測試，得到如圖15-4所示的二次脈沖波形，電纜的故障距離為232.2m。從故障距離和波形上可以看出，故障點就在中間接頭處。

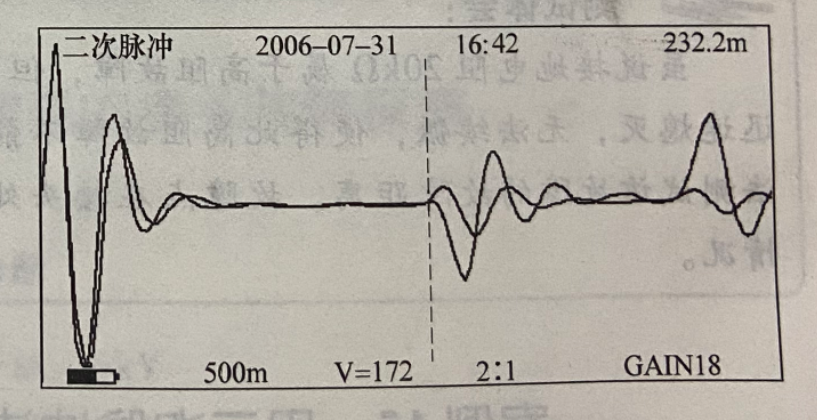

圖15-4 二次脈沖法測試故障波形
因比較清楚電纜中間接頭的位置，故障定點過程十分簡單，攜帶定點儀到接頭處，立刻就接收到了放電產生的聲音信號。挖出接頭后，看到了開放性的接頭故障，接頭內有水。
測試體會:
