不易擊穿放電的電纜故障探測案例（十八）
時間: 2022-08-10 23:02
瀏覽次數：
電纜運行中發生電纜線路跳閘事故，線路中有兩個中間接頭(位置不詳)，用兆歐表測量各相對地絕緣電阻為:A相90MΩ，B相10MΩ，C相10MΩ，診斷此電纜發生了多相高阻接地故障
一、故障線路情況描述及故障性質診斷
線路名址:上海虹橋機場 電壓等級:10kV
絕緣類型:油浸紙絕緣 電纜全長:584m
運行中發生電纜線路跳閘事故，線路中有兩個中間接頭(位置不詳)，用兆歐表測量各相對地絕緣電阻為:A相90MΩ，B相10MΩ，C相10MΩ，診斷此電纜發生了多相高阻接地故障，應選擇脈沖電流法測距。電纜敷設情況如圖 18-1所示。

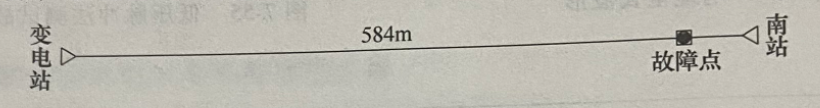

圖18-1電纜敷設示意圖
二、電纜故障測試儀器
三、故障測距與定位過程
在變電站端，用低壓脈沖方式測電纜全長，A、B、C相對地的低壓脈沖反射波形都很相似，波形如圖 7-59 所示，測得電纜全長為584m。
然后用脈沖電流沖閃法通過B相對金屬護層測試，脈沖電壓在25kV以下時，故障點不正常放電，所得波形很亂，不好理解;當把脈沖電壓加到25kV以上時，故障點放電，得到圖18-3、圖18-4所示波形，其中圖18-3所示波形是在耦合器極性接反情況下測得的，從兩個波形圖上可以看出波形雖然可以分析了，但仍然很亂;然后在B、C相間施加高壓脈沖，得到圖 18-5 所示波形，這時波形簡單多了，確定故障點在距離變電站556m 處，離南站 28m。

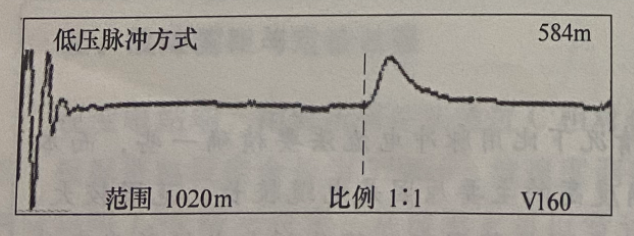

圖18-2 電纜全長波形

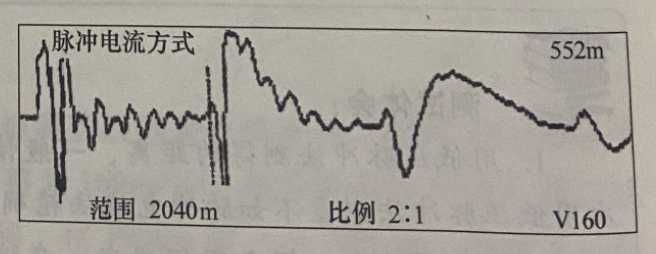

圖18-3脈沖電流法測試B相故障波形(耦合器接反)
圖18-3脈沖電流法測試B相故障波形(耦合器接反)
故障點正好在機場跑道邊緣上，電纜路徑的地面上澆注了兩層比較厚的水泥，由于振動面積比較大，用聽音器聲測時，在其周圍8m范圍內聲音都很大，無法確定故障點的具體位置，后來用GDBN-D30的聲磁同步法定點，找到了聲磁時間差最小的點，但用戶考慮到開挖困難，沒把故障點挖開，而是繞過跑道重新敷設了一段電纜。

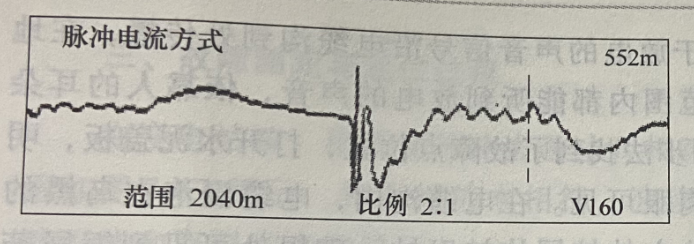

圖18-4 脈沖電流法測試C相故障波形(延時45μs)

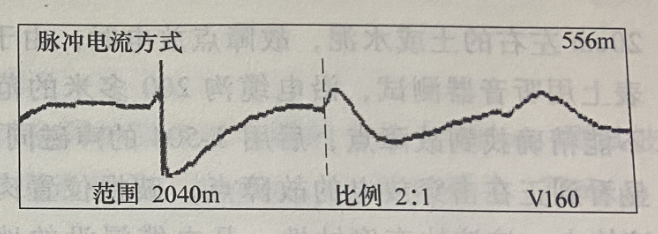

圖18-5 脈沖電流法測試B、C相間故障波形(延時30μs)
測試體會:
