長放電延時的電纜故障探測案例（二十三）
時間: 2022-08-21 09:14
瀏覽次數：
GDBN-G60電纜測試高壓信號發生器、GDBN-C2000電纜故障測試儀、GDBN-D30電纜故障定點儀、兆歐表、萬用表等。
一、故障線路情況描述及故障性質診斷
線路名址:華為專線 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:680m
電纜為10kV供電電纜，沿路直埋敷設，中間沒有接頭。電纜在運行中發生接地故障。電纜敷設情況如圖23-1所示。

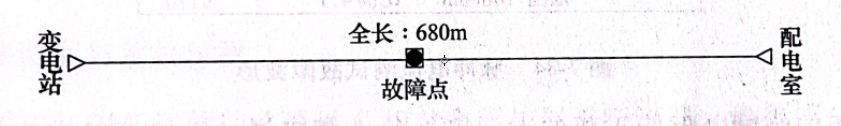

圖23-1電纜敷設示意圖
測試人員到達現場后，用數字式兆歐表測試三相對地絕緣電阻為:A相對地15kΩ， B相對地250MΩ，C相對地1500MΩ，確診為多相高阻接地故障。
二、電纜故障測試儀器
GDBN-G60電纜測試高壓信號發生器、GDBN-C2000電纜故障測試儀、GDBN-D30電纜故障定點儀、兆歐表、萬用表等。

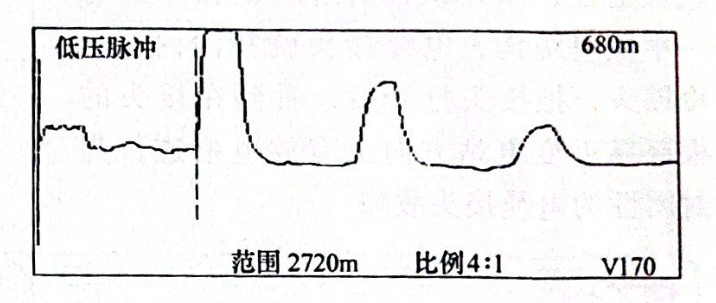

圖 23-2 電纜全長波形
三、電纜故障測距與定位過程
在變電站，首先通過B、C相間測得圖 7-82所示波形，電纜的全長為680m，和資料基本相符。
然后，通過向A相和金屬護層之間施加高壓脈沖，用脈沖電流法測試故障距離，在脈沖電壓 25kV 時，測得圖 23-2所示波形，從波形圖上可以看到，這是一個全長多次反射的波形，故障點好像沒有放電。但從G60電纜測試高壓信號發生器的電壓表指針可以看出，指針迅速回擺，說明故障點已經放電。考慮到故障點放電所需的延時可能較長，故障點放電產生的脈沖信號，儀器沒有采集到。測試時，需要調整放電延時。
圖 23-2 電纜全長波形

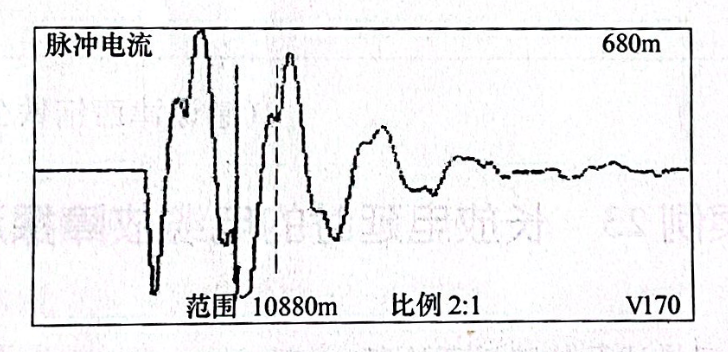

圖23-3沒采集到放電脈沖的脈沖電流波形

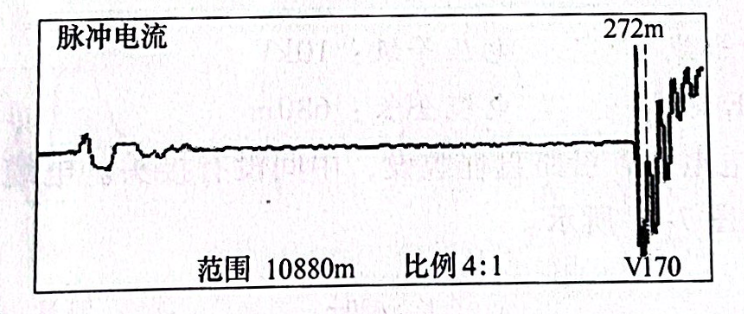

圖23-4脈沖電流測試故障波形
由于C相的絕緣電阻是A相的十萬倍，對A相來說，C相可以當作好相。于是把 C相作為測試聯絡線，用低壓電橋法測得A相的故障距離為290m，和脈沖電流法測試的距離基本相符。
攜帶GDBN-D30電纜故障定點儀到280m左右去定點，找到了聲磁時間差最小的點(12*0.2ms)。開挖后，發現有5條電纜并排在一起，雖然能聽到放電聲音，但卻看不到開放性的故障點，于是把溝內的干沙土均勻地撒在5條電纜上，很容易就找到了沙土隨放電振動的地方。該故障為封閉性故障，剝開電纜后，發現電纜線芯絕緣上有一被擊穿的如黃豆大小的圓孔。
測試體會：
在向電纜中施加高壓脈沖使故障點放電時，要想判斷故障點的放電與否，可以看高壓信號發生器的電壓表或電流表是否大幅度的迅速擺動，如果發生了大幅度的擺動，則表明故障點放電了。此時，如果儀器沒有收集到放電脈沖，在確保儀器沒有問題的情況下，則可能是碰到了長放電延時的故障，需調整儀器的放電延長時間，再采集放電波形。
電纜故障測試儀廠家_電纜識別儀_電纜故障檢測儀_光大百納
測試體會：
在向電纜中施加高壓脈沖使故障點放電時，要想判斷故障點的放電與否，可以看高壓信號發生器的電壓表或電流表是否大幅度的迅速擺動，如果發生了大幅度的擺動，則表明故障點放電了。此時，如果儀器沒有收集到放電脈沖，在確保儀器沒有問題的情況下，則可能是碰到了長放電延時的故障，需調整儀器的放電延長時間，再采集放電波形。
