外界環境較嘈雜的電纜故障探測案例（二十八）
時間: 2022-09-04 08:52
瀏覽次數：
定點時當不能確定故障點發出放電聲音時，可以到電纜裸露的地方（離開高壓信號發生器），直接把探頭放在電纜上，通過耳機聽電纜中是否有故障點的放電聲音存在
一、故障線路情況描述及故障性質診斷
線路名址:廈門蓮俊線 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:1500m
此線路在運行中發生接地故障，用兆歐表測試三相對地電阻為:A相對地，B相對地1.5MΩ，C相對地2M，診斷該電纜發生了多相高阻接地故障，選擇用脈沖電流法測距。電纜敷設情況如圖28-1所示。

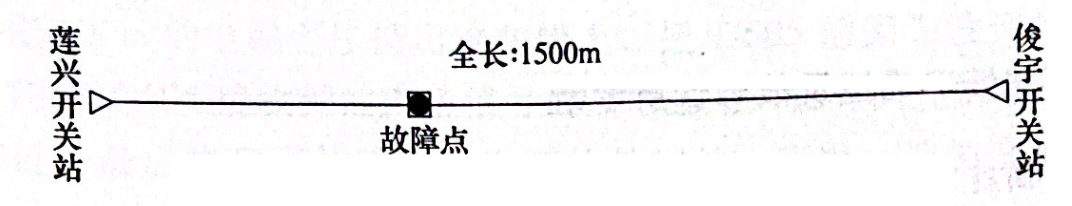

圖28-1電纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
選擇波速度為170m/μs，在蓮興站通過A相對地用低壓脈沖法測得電纜全長為1500m，波形圖未記錄。

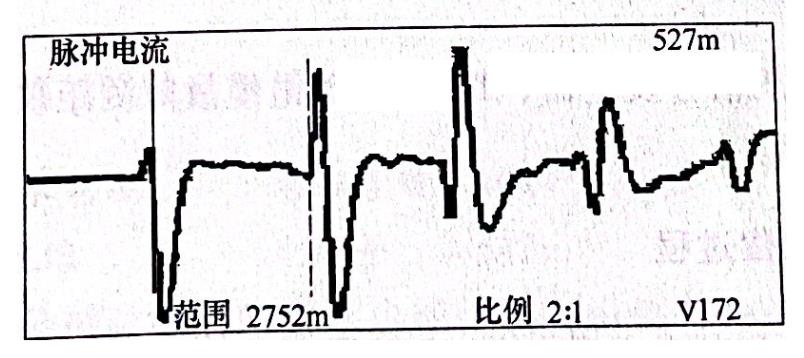

圖28-2脈沖電流故障波形
攜帶GDBN-D10聲磁數顯靜噪定點儀 到500多米處去定點。由于測試環境惡劣，汽車來往噪聲大、野外風大草多，給定點帶來一定的困難，曾經一度懷疑故障點是否發出了放電聲。過程中曾到對端電纜裸露的地方，把探頭放到電纜上，通過耳機聽到了明顯的放電聲，確認故障點肯定已放電并發出了放電聲音。又回到了500多米處，移動探頭仔細定點，收到了聲音波形信號，并找到了聲磁延時最小的點(5x0.2ms)，同時用耳機監聽放電的聲音強度，證明故障點就在此處。
測試體會：
定點時當不能確定故障點發出放電聲音時，可以到電纜裸露的地方（離開高壓信號發生器），直接把探頭放在電纜上，通過耳機聽電纜中是否有故障點的放電聲音存在。
電纜故障測試儀-光大百納電子
測試體會：
定點時當不能確定故障點發出放電聲音時，可以到電纜裸露的地方（離開高壓信號發生器），直接把探頭放在電纜上，通過耳機聽電纜中是否有故障點的放電聲音存在。
電纜故障測試儀-光大百納電子
