電纜故障測距之直流電橋法
時間: 2023-02-15 23:13
瀏覽次數：
電纜故障測距直流電橋法 直流電橋法是一種傳統的電橋測試法。測試線路的連接如圖1所示，將被測電纜故障相終端與另一完好相終端短接，電橋兩臂分別接故障相與非故障相，其等效
電纜故障測距直流電橋法
直流電橋法是一種傳統的電橋測試法。測試線路的連接如圖1所示，將被測電纜故障相終端與另一完好相終端短接，電橋兩臂分別接故障相與非故障相，其等效電路圖如圖2所示
圖1 直流電橋接線

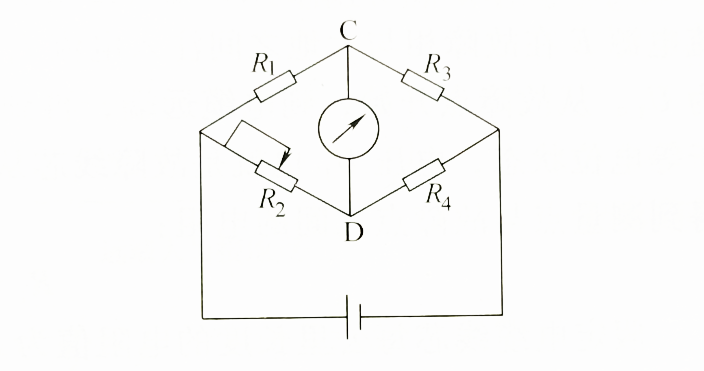

圖2 直流電橋等效電路
仔細調節可變電阻 R,數值，使電橋平衡，這時 CD 間的電位差為0，無電流流過檢流計，此時根據電橋平衡原理可得:R3/R4=R1/R2。
R1、R2為已知電阻，設:R1/R2,=K，則R3/R4=K。
由于電纜直流電阻與長度成正比，設電纜導體電阻率為 Ro，L全長代表電纜全長，Lx、Lo分別為電纜故障點到測量端及末端的距離，則 R3可用 (L全長 +Lo) Ro代替，R4可用LxRo,代替，根據公式R3/R4=R1/R2,可推出:L全長 +Lo=KLx
而 L。=L全長 -Lx
