北京朝方電力安裝公司電力電纜故障實測

       測試時間:2005年6月12日。電纜型號:10kV交聯聚乙烯電纜。

       故障性質:用1000V絕緣電阻表測故障相對地絕緣電阻為25MΩ，屬于泄漏性高阻故障。

       電纜長度:標注長度為 734m，測試長度為 730m。測試方法:采用CVGF 方法。測試波形:如圖1所示。

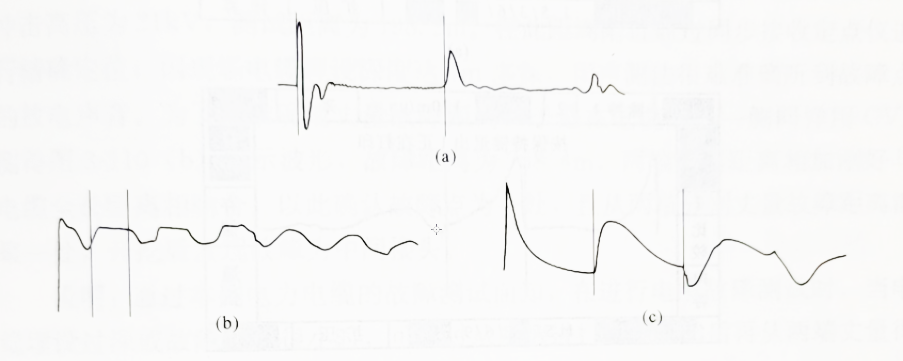

圖1北京朝方電力安裝公司電力電纜實測波形

(a)脈沖法實測波形;(b)CVGF法沖擊電壓為12kV實測波形;

(c)CVGF法沖擊電壓為18kV實測波形

       波形分析:首先采用低壓脈沖法測試電纜全長，如圖1(a)所示波形，全長距離為730m，與電纜的標注長度基本吻合。再采用 CVGF 方法對電纜進行故障測試，當電壓升到12kV時，故障點形成閃絡放電，閃測儀出現如圖1(b)所示波形。從圖中可以看到故障點已閃絡放電，但因波形幅度調整太小，使得故障點反射脈沖拐點不清楚，重新調整波形幅度，提高沖擊電壓為18kV，顯示如圖1(c)所示波形，故障點的反射脈沖清晰，反射拐點明了，故障距離為 365m。
