電纜外護套絕緣破損后，可以使用高壓電橋法或直流壓降比較法（壓降法）來進行預定位。壓降法的原理及測試過程是：將故障相的護層與另一完好相的護層在對端短接，分別在兩相上注入相同大小的電流，通過兩次測得的兩相間的電壓，可求得故障點的距離與全長的比值。但壓降法有著電橋法同樣的缺點，測試接線的接觸電阻對測試結果影響較大。

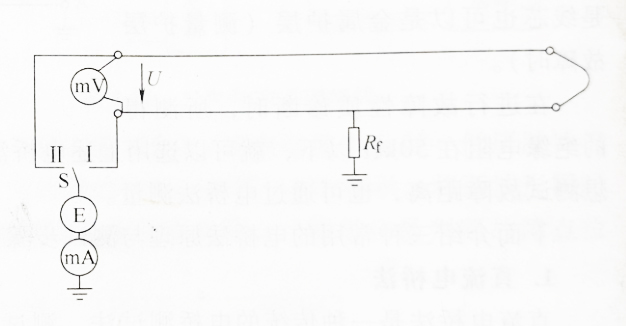

圖1 直流壓降比較法原理接線

       直流壓降比較法原理接線如圖1所示，用導線在電纜遠端將電纜故障相與電纜一完好相連接在一起，將開關S打在“Ⅰ”的位置，調節直流電源E，使微安表有一定的指示值，測出電纜完好相與故障相之間電壓U1;而后再將電鍵開關S打在“Ⅱ”的位置，再調節直流電源E，使微安表的指示值和剛才的值相同，測得電纜完好相與故障相之間電壓U2，由此得到故障點距離:

      Lx = 2LU1/ (U1+ U2)

      其中L為線路全長。

      同直流電橋法一樣，壓降比較法的測量精度受測量導引線電阻及接觸電阻影響大。
