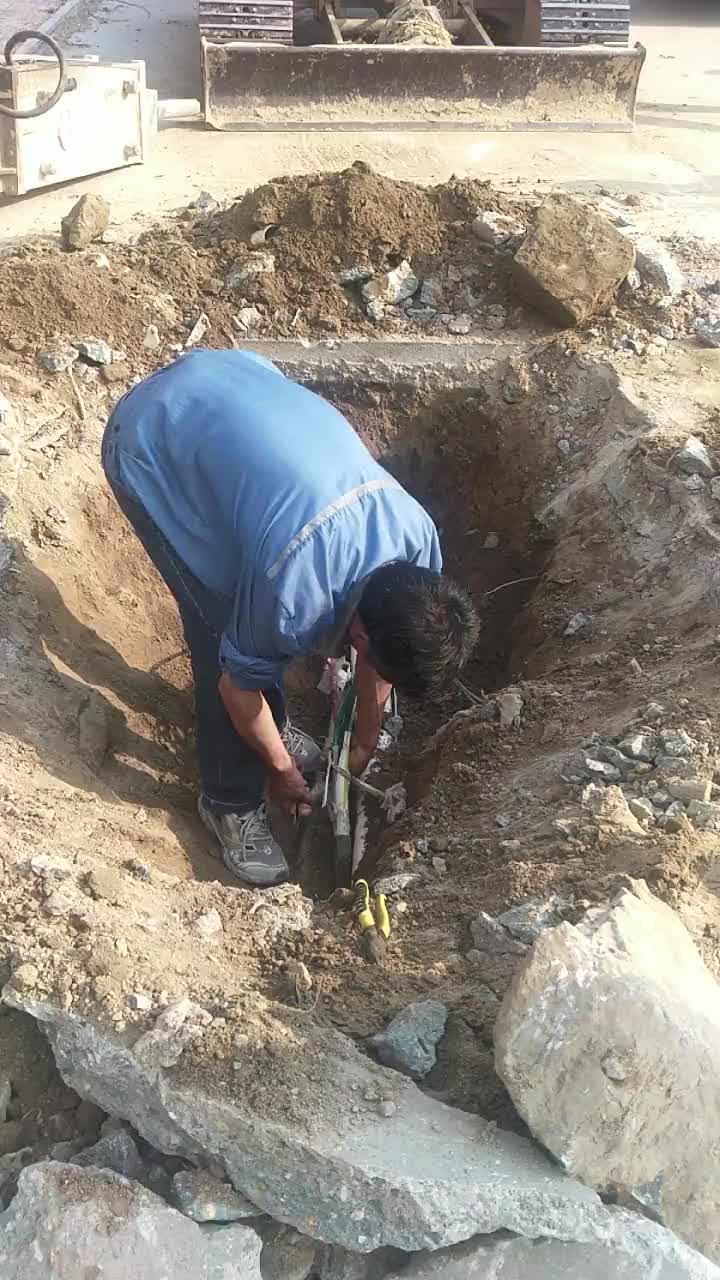

1、成盤電纜的定位



高壓電橋定位儀為敷設現場定位而設計，當然也可以用于出廠試驗中的缺陷點定位。區別是測量鉗夾在電纜的兩端，不必使用低阻短路線，沒有輔助電纜參與平衡，計算公式不能有“2”。如下：X=L×P1‰。



2、銅帶，鋼帶能作為橋臂嗎?



高壓電橋電纜故障測試儀定位的精度有賴于導體電阻均勻，電纜廠不一定焊接銅帶、鋼帶搭接頭，銅帶接觸電阻小，對定位精度影響很小，鋼帶應小心，可能會引入較大誤差，應該心中有數，盡量避免利用鋼帶定位。






3、架空電纜的定位



架空電纜通常為單芯，僅有絕緣層，浸水耐壓試驗發現的缺陷點同樣可以定位，與其它成盤電纜唯一不同在于，接地極為水。可將儀器地接至水池的接地點，或用銅帶放在水中，作為接地極。



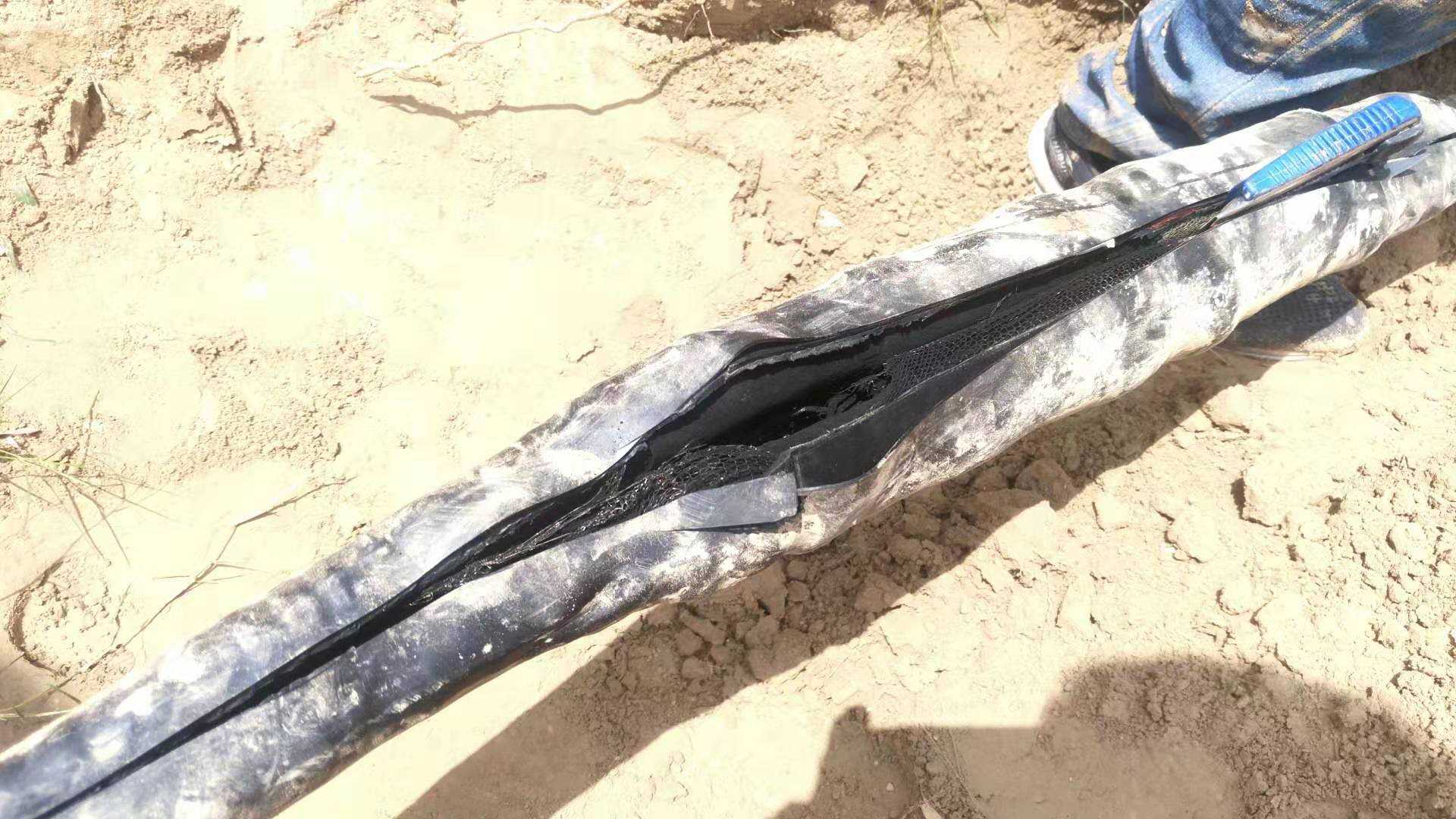

4、多點缺陷點定位



這里，有必要區分缺陷點是低阻點還是擊穿點。理論上，定位比例指向多個漏電流構成的重心，因此電橋法不能定位多個故障點。運行電纜上，故障過電壓浪涌偶爾能造成電纜多處弱點依次擊穿，導致多點擊穿。但多個擊穿點情況很難一致，隨著直流電壓上升，最弱的點先擊穿，流過絕大多數電流，根據比例計算的位置十分靠近該點。剔除該點，再找下一點。實際中碰到兩個以上點同時流過較大電流的機會很少，可以說，碰到多點擊穿導致定位不準的幾率，比中大獎更小，因此，不必擔心電橋難以定位多點擊穿。沒有擊穿的低阻點，隨電壓升高，大部分轉化為擊穿點。特殊的低阻點，如成批材料絕緣不良，定位比例總在50％左右，值得警惕。



5、相間擊穿定位



與前文例子的區別僅僅為，電流應通過另一線芯流回電橋，因此，相間擊穿的另一線芯應接至電橋地。實際中可能是：相間擊穿及相與屏蔽擊穿共存，不妨將其它線芯及屏蔽都接地，結果大多為：相間擊穿及相與屏蔽擊穿是同一點。




6、無良好絕緣輔助線芯的處理



可能所有相間及屏蔽都擊穿了，找不到輔助電纜相。方法是：用萬用表挑一相絕緣電阻較大的為輔助電纜，道理與多點擊穿類似，不難想通。如都燒成一體，為金屬性短路，只能利用平行敷設的其它電纜了，還不行，只能放臨時輔助電纜。
