如何使用電纜識別儀

電纜識別儀如何使用

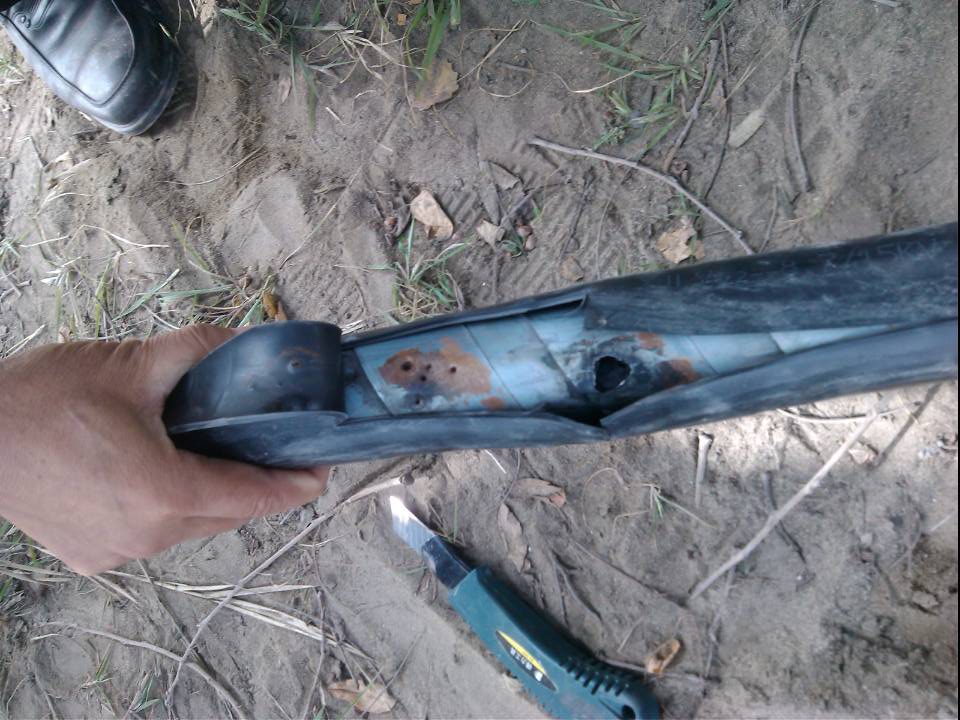

電纜識別儀的工作原理是什么？電纜識別儀是根據電力工業的需要而研制的一種專用儀器。電纜識別儀是用來識別電纜在架設、遷移、維護和故障處理過程中的運行狀態。它還可以識別同一類型的多條電纜中要找到的電纜，準確地找到短路電纜的短路點（短路電阻約為零）。它具有準確、快速、操作簡單、應用廣泛等特點。


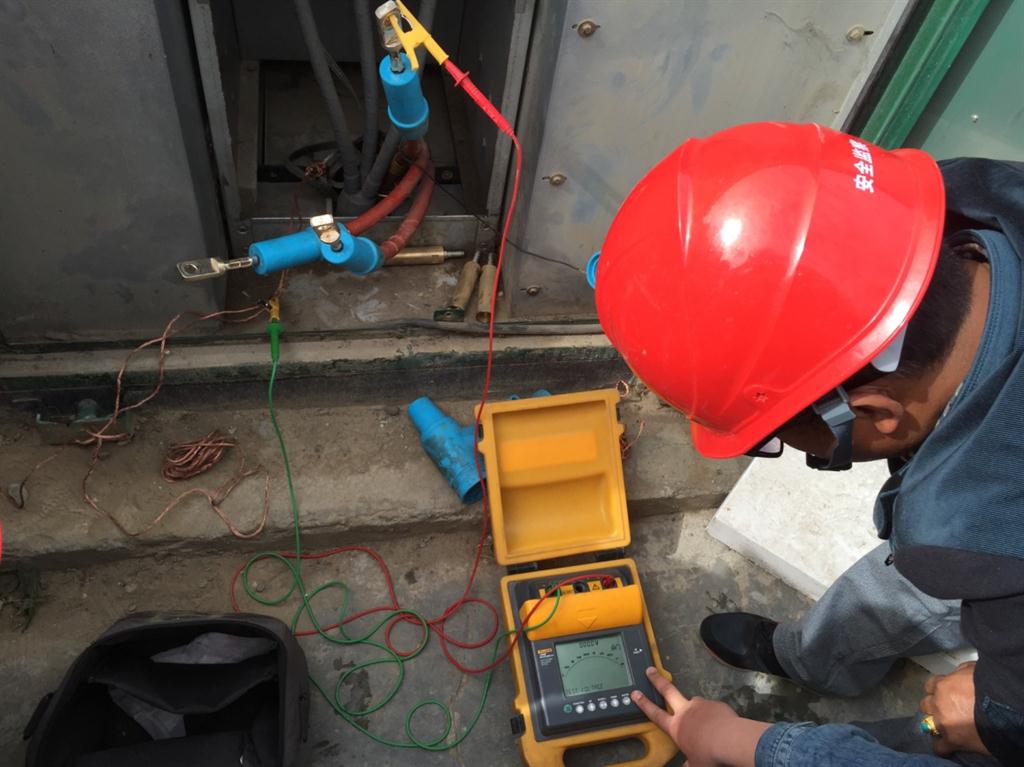

電纜識別儀由主機和探測器兩部分組成。主機主要產生特殊的脈沖調制信號，這些信號被加到待搜索的停止電纜上。探測器在現場尋找被測電纜。當探測器檢測到有特殊信號的電纜時，探測器會發出間歇的聲光提示，由于其電纜上檢測到的信號太小，探測器上的儀表指針會隨著應用信號的調制頻率同步擺動，通過指示聲光信號的強度和儀表。探測器是一種電磁感應探測器，具有聲、光、電三種指示。當檢測到信號時，同時給出聲音、燈光提示和電表指示。使用檢測器時，電流鉗可以夾緊電纜。

電纜識別器的工作原理

發電機將周期性單極電壓脈沖輸入待識別電纜。電纜需要在遠端接地，以確保有足夠的電流流過電纜。系統的設計應確?；亓麟娏鞑粫耐桓娎|回流，這是可以實現的。脈沖電流輸入電纜的方向可以作為一個明顯的識別標準。流出的電流只通過這根電纜，所有其他相鄰的電纜都通過回流，但它們的極性相反。除了電流方向的實際差異外，電流幅度也是一種識別特征。流出的電流只通過一根電纜，而回流可以通過多根電纜，這意味著流出的電流大于流過其他電纜的回流。



接收器的任務是檢測流經電纜的電流方向及其大小。為了達到這一目的，電流傳感器被用作傳感器。它有一個放大器，串聯在電路中。傳感器夾住被測電纜。通過電纜的電流產生的磁場在傳感器線圈中產生電壓。電壓的極性由電流的方向和傳感器線圈的方向決定。為了得到明顯有電流方向的電壓極性，對一束電纜中所有電纜進行測試都采取相同正確的方向.傳感器線圈中的感應電壓顯示在表頭。如果傳感器按上述方式連接，指針的擺動方向可以顯示當前的方向，也就是說，只有從電流中流出的電纜指針會偏向一側，這就是要找到的電纜。所有其他電纜只流過回流，指針偏向另一側，或沒有脈動電流，指針沒有偏轉。接收器上的放大調節器調節信號強度。
