電纜故障測試儀的測距方法(二)
時間: 2022-12-07 09:37
瀏覽次數:
對低壓脈沖反射波形的理解 (1)開路故障波形 1)開路故障的反射脈沖與發射脈沖極性相同,如圖 2 所示。 圖2電纜故障測試儀低壓脈沖開路波形 a)電纜 b)波形 2)當電纜近距離開路或儀器選
	對低壓脈沖反射波形的理解
	     (1)開路故障波形

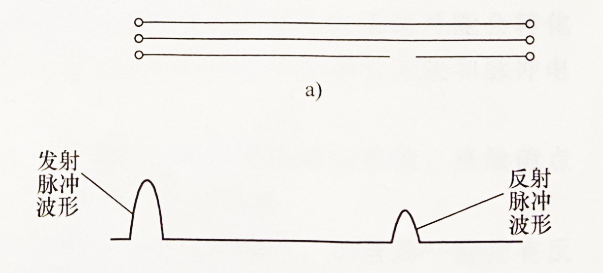

	     1)開路故障的反射脈沖與發射脈沖極性相同,如圖 2 所示。

	 圖2 電纜故障測試儀低壓脈沖開路波形
	 a)電纜 b)波形

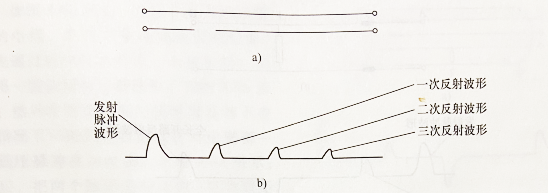

	     2)當電纜近距離開路或儀器選擇的測量范圍為幾倍的開路故障距離時,儀器就會顯示多次反射波形,每個反射脈沖波形的極性都和發射脈沖相同,如圖3 所示。




		圖3 電纜故障測試儀低壓脈沖開路波形的多次反射

		a)電纜 b)波形



		     (2)短路或低阻故障波形

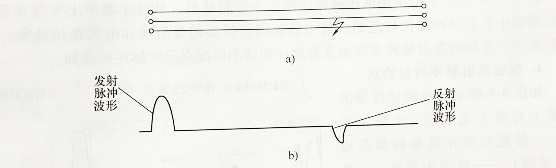

		     1)短路和低阻故障的反射脈沖與發射脈沖極性相反,如圖4 所示。




		圖4 電纜故障測試儀低壓脈沖短路或低阻波形
		a)電纜 b)波形

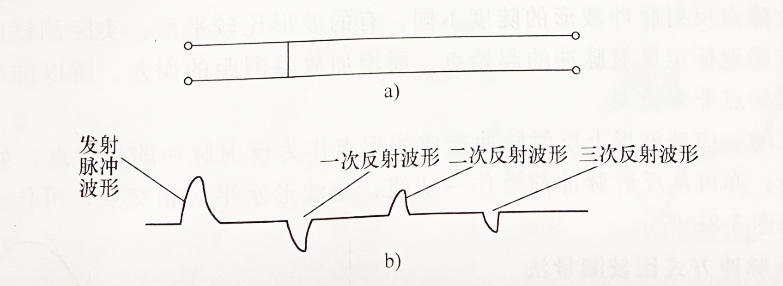

		     2)當電纜發生近距離短路或低阻故障時,或者儀器選擇的測量范圍為幾倍的短路或低阻故障距離時,儀器就會顯示多次反射波形。其中第一、三等奇數次反射脈沖的極性與發射脈沖相反,而二、四等偶數次反射脈沖的極性則與發射脈沖相同,如圖5所示。





	圖5 電纜故障測試儀低壓脈沖短路或低阻波形的多次反射
	a)電纜 b)波形


		     (3)典型的低壓脈沖反射波形

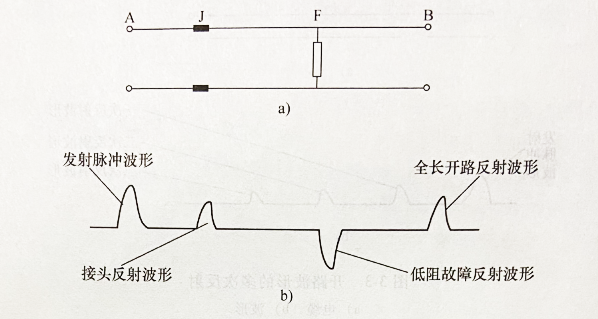

		     1)圖6所示的是低壓脈沖法測得的理論上典型的故障波形。這里需要注意的是當電纜發生低阻故障時,如果選擇的范圍大于全長,一般存在全長開路波形;如果電纜發生了開路故障,全長開路波形就不存在了。




		圖6 電纜故障測試儀典型的低壓脈沖反射波形
		a)電纜結構(b)波形
