電纜故障測試儀如何標定發射波形的起始點
時間: 2022-12-12 17:33
瀏覽次數：
電纜故障測試儀一般的低壓脈沖反射儀器依靠操作人員移動標尺或電子光標，來測量故障距離。
電纜故障測試儀在測試時，從測試端向電纜中輸人一個低壓脈沖信號，該脈沖信號沿著電纜傳播，當遇到電纜中的阻抗不匹配點時，如:開路點、短路點、低阻故障點和接頭點等，會產生折反射，反射波傳播回測試端，被儀器記錄下來，如圖
電纜故障測試儀低壓脈沖波形（一）

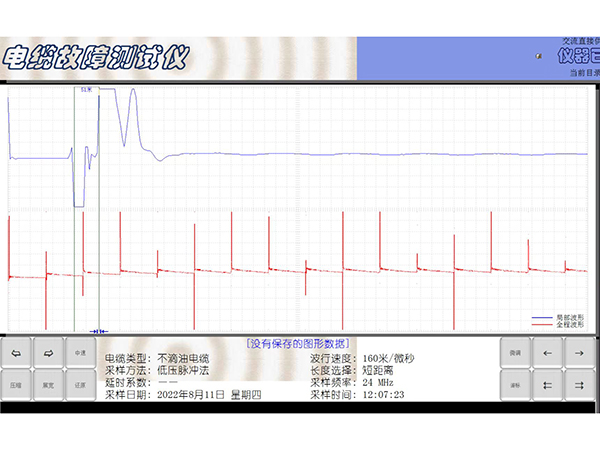

電纜故障測試儀實測波形（二）
圖（二） 所示的是采用低壓脈沖法的一個實測波形。從這個波形上可以看到，在實際測試中發射脈沖是比較亂的，其主要原因是儀器的導引線和電纜連接處是一阻抗不匹配點，看到的發射脈沖是原始發射脈沖和該不匹配點反射脈沖的疊加。
那么如何標定反射脈沖的起始點呢？

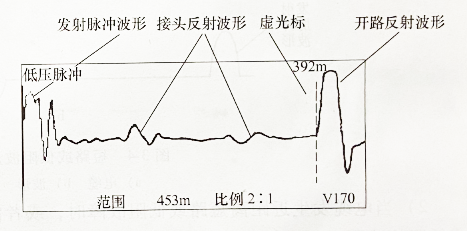

如圖（ 二 ）所示，在測試儀器的屏幕上有兩個光標:一個是實光標，一般把它放在屏幕的最左邊(測試端)--設定為零點;二是虛光標，把它放在阻抗不匹配點反射脈沖的起始點處，這樣在屏幕的右上角，就會自動顯示出該阻抗不匹配點距測試端的距離。
一般的電纜故障測試儀低壓脈沖測試依靠操作人員移動標尺或電子光標，來測量故障距離。由于每個故障點反射脈沖波形的陡度不同，有的波形比較平滑，實際測試時，人們往往因不能準確地標定反射脈沖的起始點，而增加故障測距的誤差，所以準確地標定反射脈沖的起始點非常重要。

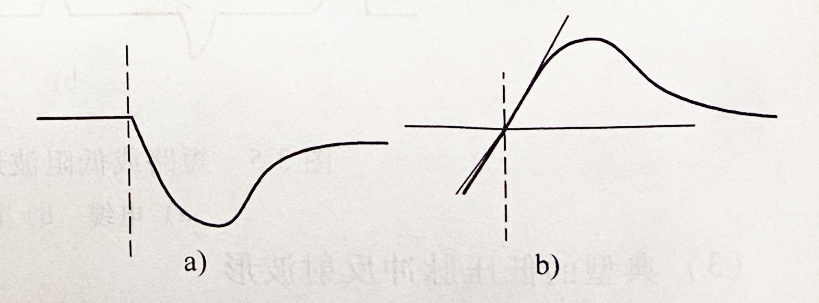

在測試時，應選波形上反射脈沖造成的拐點作為反射脈沖的起始點，如圖（三）a虛線所標定處;亦可從反射脈沖前沿作一切線，與波形水平線相交點，可作為反射脈沖起始點，如圖 （三） 所示。
電纜故障測試儀反射脈沖起始點的標定卡位（三）
